在PCB设计中，Design Rule设计规则是关系到一个PCB设计成败的关键。所有设计师的意图，对于设计的功能体现都通过设计规则这个灵魂来驱动和实现。精巧细致的规则定义可以帮助设计师在PCB布局布线的工作中得心应手，节省工程师的大量精力和时间，帮助设计师实现优秀的设计意图，大大方便设计工作的进行。

  整个PCB设计都需要遵守规则定义。包括最基本的电气规则（间距，短路断路），布线规则（线宽，走线风格，过孔样式，扇出等），平面规则（电源地平面层连接方式，铺铜连接方式）；以及其他常用的辅助规则如布局规则，制造规则，高速设计规则，信号完整性规则等等。在设计完成之后，还可进行规则检查Design Rule Check来重新审视您的设计，看看有无违反规则的情况发生并加以改进和完善。

  本次小技巧解决如何设置不同的安全间距，比如多管脚器件之间的焊盘间距设置小一点？介绍Altium Designer新版本对于高密器件内焊盘间距规则的简单处理方法（看官们请注意：之前的版本是没有此选项的。之前工程师布局布线完成后，DRC一检查，高密度器件一片绿！！！管脚太密违反最小间距）。

高密器件内的焊盘间距选项

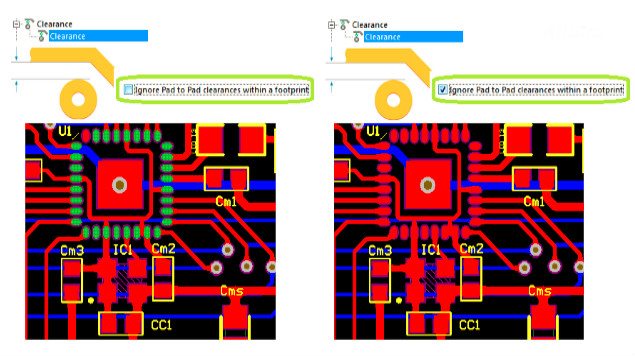

  对于高密度管脚的元器件来说，器件内焊盘之间的间距一般很小，比如6mil，而整个PCB的最小安全间距设置如果是8mil，那么元器件焊盘的间距明显违反了规则设置。在规则检查时或在线编辑时会一直绿色高亮来显示违规。这种违规显然是不需要处理的，我们应该修正规则设置来消除绿色高亮显示。在原来的处理办法中，是用query语言单独为这个器件定义不同的安全间距规则，并设置为高优先级。在新的版本中，只需要简单的勾选选项即可解决这个问题，即忽略封装内的焊盘间距Ignore Pad to Pad clearance within a footprint。如下图所示。

  用此选项勾选非常简便。不需要原来那样用Query语句InComponent(“U1”) ，然后设置其最小安全间距为6mil，并设为最高间距优先级。
