支持低损耗大电流的积层电感器的开发与量产
发布时间:2021-08-06 15:17:22
  |
阅读量:

近年来,随着智能手机、平板电脑以及数码照相机的高性能化,搭载NFC电路的电子设备逐渐增多。在NFC电路中,控制IC与天线之间加装了LC滤波电路,此处使用的线圈要求为窄公差电感,且具有在13.56MHz的通信频率下的High-Q特性。而且,由于在通信时会流经100~300mA左右的交流信号,所以即使在通电状态下也需要保持稳定的特性。

MLJ1608系列使用了新开发的低损耗铁氧体材料,在交流信号通电时也实现了高于同样形状的卷线线圈的低损耗特性。另外,铁氧体材料的重叠特性也得到了改善,在流经NFC电路的电流为最大为的300mA时,也能够确保与卷线线圈同等的特性。当然也确保了电感的窄公差、High-Q、磁屏蔽特性,成为了满足NFC用线圈所要求的所有特性的产品。

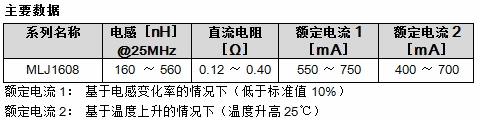

电感范围扩展为160nH~560nH,同时TDK也在开发针对低耗电用NFC-IC和小型化要求的MLJ1005系列电感器。



主要应用

•智能手机、平板电脑、NFC模块、其他一般电子设备

主要特点和优势

•通过新开发的铁氧体材料,实现了超越卷线线圈的低损耗特性

•重叠特性为已有MLF系列的2倍以上,与卷线线圈的性能相同

•支持窄公差,在13.56MHz时Q值高,最适合作NFC用线圈
